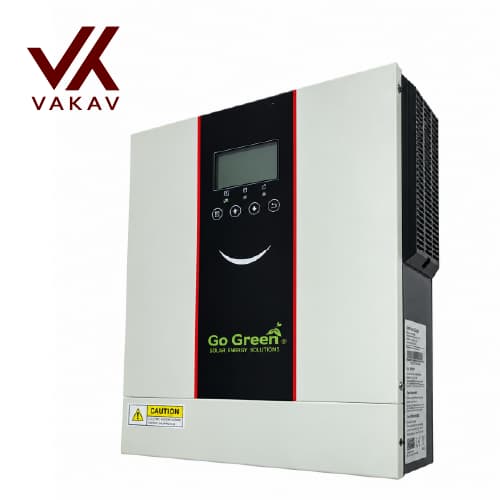

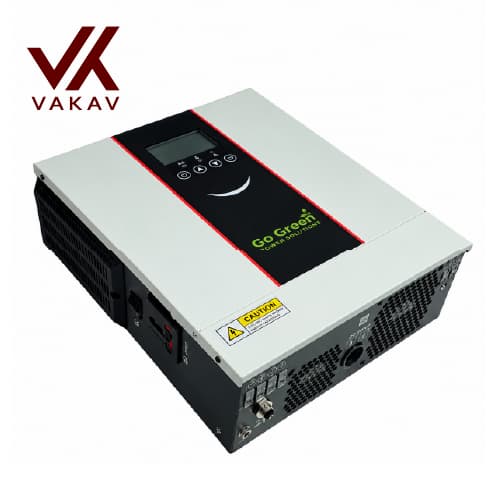

سانورتر گوگرین مدل SF-1.0K12 راهکاری برای ایجاد یک سیستم برق خورشیدی کوچک و تأمین انرژی تجهیزات ضروری است. این دستگاه با توان نامی خروجی یک کیلووات، باتری ۱۲ ولت و قابلیت دریافت انرژی از پنل خورشیدی، می‌تواند در خانه، دفتر کار، فروشگاه، اتاق نگهبانی یا فضای کوچک خارج از شبکه برق استفاده شود؛ به شرط آنکه مصرف‌کننده‌ها و اجزای سیستم متناسب با ظرفیت آن انتخاب شوند. برای کاربری که می‌خواهد هنگام قطعی برق، روشنایی و تجهیزات ارتباطی خود را فعال نگه دارد و در کنار آن از انرژی خورشید استفاده کند، چنین دستگاهی امکان طراحی یک سامانه پشتیبان قابل توسعه در بخش ذخیره انرژی را فراهم می‌کند.

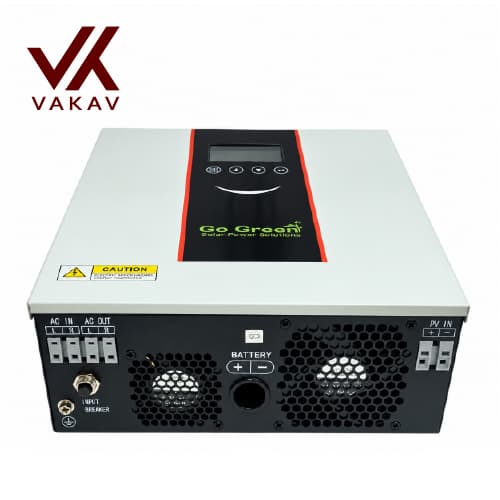

- کار اصلی سانورتر، تبدیل برق مستقیم باتری به برق متناوب قابل استفاده برای مصرف‌کننده‌ها و مدیریت دریافت انرژی خورشیدی از طریق شارژکنترلر داخلی است. در یک سیستم کامل، پنل خورشیدی انرژی تولید می‌کند، باتری بخشی از این انرژی را ذخیره می‌کند و اینورتر دستگاه، برق مورد نیاز وسایل متصل را تأمین می‌کند. نحوه اولویت‌بندی منابع انرژی و امکان شارژ از برق شهر، به امکانات و تنظیمات تأییدشده همان مدل بستگی دارد. در تصاویر بدنه ارسالی، ترمینال‌های ورودی و خروجی AC، اتصال باتری و ورودی PV دیده می‌شوند، اما جزئیاتی مانند جریان شارژ از برق شهر و حالت‌های کاری باید از دفترچه دستگاه استخراج شوند.
- توان نامی خروجی این مدل، مطابق مشخصات ارسالی، ۱۰۰۰ وات است. این عدد ظرفیت تأمین توان دستگاه را نشان می‌دهد و نباید با مقدار انرژی ذخیره‌شده در باتری اشتباه گرفته شود. به بیان ساده، توان سانورتر مشخص می‌کند چه میزان مصرف را می‌توان به آن متصل کرد، در حالی که ظرفیت باتری تعیین می‌کند این مصرف برای چه مدتی قابل تأمین است. افزایش ظرفیت باتری، در صورت سازگاری با شارژر و طراحی سیستم، می‌تواند زمان برق‌دهی را بیشتر کند، اما توان خروجی سانورتر را از یک کیلووات بالاتر نمی‌برد.
- خروجی دستگاه در مشخصات ارائه‌شده، تک‌فاز ۲۳۰ ولت با شکل موج سینوسی کامل معرفی شده است. خروجی سینوسی برای بسیاری از وسایل الکترونیکی و منابع تغذیه، گزینه مناسبی محسوب می‌شود. بااین‌حال، سینوسی‌بودن خروجی به‌تنهایی به معنای امکان راه‌اندازی هر وسیله‌ای نیست. توان پیوسته، جریان لحظه شروع به کار و حساسیت مصرف‌کننده به وقفه انتقال برق نیز باید بررسی شود. برای مثال، یک وسیله موتوری ممکن است در زمان کار عادی مصرف محدودی داشته باشد، اما هنگام روشن‌شدن چند برابر آن توان درخواست کند.
- کاربرد عملی این سانورتر بیشتر در تأمین برق مجموعه‌ای از مصرف‌کننده‌های سبک و ضروری است. روشنایی LED، مودم و روتر، تجهیزات شبکه کوچک، دوربین مداربسته و دستگاه ضبط، لپ‌تاپ و بعضی تلویزیون‌ها می‌توانند در چنین سیستمی قرار بگیرند. انتخاب نهایی باید بر اساس مصرف واقعی همه تجهیزات انجام شود؛ زیرا حتی چند وسیله کم‌مصرف نیز در مجموع می‌توانند بخش قابل‌توجهی از ظرفیت دستگاه را اشغال کنند. بهتر است هنگام طراحی، حاشیه‌ای برای تغییر مصرف و شرایط راه‌اندازی در نظر گرفته شود و دستگاه دائماً در مرز توان نامی کار نکند.
- در مقابل، وسایلی مانند بخاری برقی، کتری برقی، اتوی پرمصرف، اجاق برقی و بسیاری از سشوارها معمولاً با ظرفیت این مدل تناسب ندارند. درباره یخچال، پمپ آب، کولر و سایر تجهیزات موتوری نیز نمی‌توان تنها با دانستن مصرف عادی تصمیم گرفت. تا زمانی که توان راه‌اندازی قابل تحمل سانورتر و جریان استارت وسیله مشخص نباشد، نباید روشن‌شدن مطمئن این تجهیزات را تضمین کرد. برای تجهیزات پزشکی حیاتی، سرورها و مصرف‌کننده‌هایی که به برق بدون وقفه نیاز دارند نیز بررسی تخصصی زمان انتقال و کیفیت خروجی ضروری است.
- یکی از ویژگی‌های مهم SF-1.0K12، قابلیت اتصال پنل خورشیدی است. طبق تصاویر مشخصات، حداکثر توان پنل قابل اتصال ۶۰۰ وات اعلام شده است. بنابراین توان خروجی ۱۰۰۰ وات دستگاه به این معنا نیست که می‌توان ۱۰۰۰ وات پنل به آن متصل کرد. ظرفیت بخش اینورتر و ظرفیت ورودی خورشیدی دو مشخصه جدا هستند و هرکدام باید در محدوده تعیین‌شده خود باقی بمانند. برای این مدل، طراحی آرایه خورشیدی باید بر پایه سقف ۶۰۰ وات و محدودیت‌های ولتاژ و جریان ورودی انجام شود.
- شارژکنترلر MPPT داخلی با دنبال‌کردن نقطه بیشینه توان پنل، به دریافت بهتر انرژی در شرایط مختلف تابش و دما کمک می‌کند. توان واقعی پنل در طول روز ثابت نیست و عواملی مانند زاویه نصب، سایه، گردوغبار، گرمای سلول‌ها و شدت تابش آن را تغییر می‌دهند. MPPT برای استفاده مؤثرتر از انرژی قابل دریافت پنل طراحی شده است؛ بااین‌حال، نمی‌تواند افت ناشی از سایه شدید یا کمبود تابش را جبران کند و توان نامی پنل را در تمام ساعات تضمین نمی‌کند.
- در مشخصات ارسالی، بازه کاری MPPT برابر ۲۰ تا ۱۵۰ ولت DC و حداکثر ولتاژ مدار باز پنل برابر ۱۵۰ ولت DC درج شده است. برای انتخاب پنل، دانستن توان آن به‌تنهایی کافی نیست؛ ولتاژ در نقطه بیشینه توان، ولتاژ مدار باز و جریان پنل نیز باید بررسی شوند. اتصال سری، ولتاژ را افزایش می‌دهد و اتصال موازی، جریان مجموع را بیشتر می‌کند. همچنین ولتاژ مدار باز پنل در هوای سرد می‌تواند بالاتر برود؛ در نتیجه نباید آرایه را دقیقاً روی سقف ولتاژ مجاز طراحی کرد. رعایت حد ولتاژ مدار باز و حفاظت مناسب باتری از اصول عمومی طراحی سامانه‌های خورشیدی است.
- باتری مورد استفاده در این مدل باید با سیستم نامی ۱۲ ولت سازگار باشد. انتخاب ظرفیت باتری به مقدار مصرف و زمان پشتیبانی مورد انتظار بستگی دارد. برای نمونه، حاصل ضرب ۱۲ ولت در ۱۰۰ آمپرساعت، انرژی اسمی ۱۲۰۰ وات‌ساعت را نشان می‌دهد، اما تمام این انرژی در خروجی قابل استفاده نیست. تلفات تبدیل، محدودیت تخلیه مجاز، عمر باتری، دمای محیط و شدت جریان دشارژ، انرژی قابل تحویل را کاهش می‌دهند. در باتری‌های سرب‌اسیدی، افزایش جریان مصرفی می‌تواند ظرفیت قابل برداشت را نیز کمتر کند.
- برای برآورد زمان برق‌دهی، باید انرژی قابل استفاده باتری را بر توان مصرفی تقسیم کرد. به‌عنوان یک مثال صرفاً محاسباتی، اگر پس از درنظرگرفتن محدودیت باتری و تلفات سیستم، ۶۰۰ وات‌ساعت انرژی قابل استفاده باقی بماند، مصرف ثابت ۱۰۰ وات حدود شش ساعت و مصرف ثابت ۳۰۰ وات حدود دو ساعت پشتیبانی خواهد داشت. این مثال مشخصه تضمین‌شده دستگاه نیست و نتیجه واقعی به باتری و شرایط بهره‌برداری بستگی دارد. هنگام تابش مناسب، انرژی پنل می‌تواند به تأمین مصرف و شارژ باتری کمک کند، اما در شب تولید خورشیدی وجود ندارد و در هوای ابری نیز کاهش می‌یابد.
- استفاده از پنل ۶۰۰ وات به معنای در اختیار داشتن دائمی ۶۰۰ وات برق نیست. توان نامی پنل در شرایط آزمون تعریف می‌شود و تولید واقعی معمولاً با شرایط محل نصب تفاوت دارد. اگر مصرف خروجی از توان لحظه‌ای قابل دریافت از پنل بیشتر باشد، کسری انرژی باید از باتری یا منبع دیگری که دستگاه پشتیبانی می‌کند تأمین شود. به همین دلیل، طراحی موفق سیستم به توازن میان مصرف روزانه، ظرفیت باتری و تولید خورشیدی نیاز دارد. صرفاً انتخاب یک سانورتر یک کیلوواتی، تأمین برق یک کیلوواتی در تمام شبانه‌روز را تضمین نمی‌کند.
- مزیت اصلی این سانورتر نسبت به UPS معمولیِ فاقد ورودی خورشیدی، امکان دریافت انرژی از پنل و شارژ باتری با انرژی خورشید است. UPS معمولی معمولاً برای پشتیبانی هنگام قطع برق طراحی می‌شود و شارژ باتری آن به برق شبکه وابسته است. در یک سیستم خورشیدی مجهز به سانورتر، در صورت وجود تابش کافی و طراحی مناسب، می‌توان بخشی از انرژی مصرفی و شارژ باتری را از پنل دریافت کرد. این ویژگی در محل‌هایی که خاموشی طولانی یا مکرر دارند، ارزش بیشتری پیدا می‌کند؛ زیرا امکان بازیابی بخشی از ذخیره باتری در طول روز فراهم می‌شود.
- بااین‌حال، سانورتر در همه کاربردها بر UPS برتری ندارد. UPS آنلاین مناسب می‌تواند برای تجهیزات بسیار حساس، انتقال بدون وقفه و کنترل دقیق‌تری بر کیفیت برق فراهم کند. در مورد SF-1.0K12، زمان انتقال در تصاویر ارسالی مشخص نشده است؛ بنابراین نباید ادعا کرد که هنگام قطع برق، همه تجهیزات بدون کوچک‌ترین وقفه به کار ادامه می‌دهند. انتخاب میان سانورتر و UPS باید بر اساس نیاز انجام شود: استفاده از انرژی خورشید و پشتیبانی طولانی‌تر یک هدف است و تأمین برق با الزامات سخت‌گیرانه برای تجهیزات حساس، هدف دیگری است.
- نصب دستگاه با بررسی مصرف‌کننده‌ها و انتخاب محل مناسب شروع می‌شود. محل نصب باید خشک، دارای تهویه کافی و دور از تابش مستقیم خورشید، رطوبت و منابع گرما باشد. مسیر گردش هوای فن‌ها باید باز بماند و سطح نصب توان تحمل وزن دستگاه را داشته باشد. چون وزن و فاصله‌های نصب در اطلاعات ارسالی موجود نیست، این موارد باید از دفترچه یا مشخصات فیزیکی محصول تعیین شوند. در صورت استفاده از باتری سرب‌اسیدی، تهویه محل باتری و جلوگیری از تجمع گاز نیز اهمیت دارد.
- در بخش باتری، کابل و حفاظت مناسب نقش مهمی در عملکرد سیستم دارند. یک سانورتر ۱۰۰۰ وات با باتری ۱۲ ولت در بار بالا جریان قابل‌توجهی از باتری دریافت می‌کند؛ برای مثال، با فرض راندمان ۹۰ درصد، جریان ورودی در ولتاژ ۱۲ ولت حدود ۹۳ آمپر خواهد بود. این عدد یک محاسبه تقریبی است و راندمان تأییدشده این مدل محسوب نمی‌شود، اما نشان می‌دهد چرا کابل نامناسب، اتصال شل یا مسیر طولانی می‌تواند باعث افت ولتاژ و گرم‌شدن اتصالات شود. سطح مقطع کابل، فیوز نزدیک باتری و تجهیزات قطع باید متناسب با جریان و دستورالعمل سازنده انتخاب شوند.
- اتصال پنل‌ها نیز به طراحی درست آرایش سری و موازی، کابل خورشیدی مناسب و تجهیزات حفاظتی DC نیاز دارد. پیش از اتصال، قطب مثبت و منفی و ولتاژ آرایه بررسی می‌شود. در بخش برق متناوب، ورودی برق شهر و خروجی مصرف‌کننده باید به‌درستی تفکیک شوند و خروجی دستگاه نباید با اتصال مستقیم و غیراصولی به شبکه ساختمان برگردانده شود. ترتیب اتصال باتری، پنل و برق شهر نیز باید مطابق دفترچه همین مدل باشد؛ ظاهر مشابه دستگاه‌ها دلیل کافی برای یکسان‌بودن روش نصب آن‌ها نیست.
- پس از سیم‌کشی، تنظیمات شارژ باید با نوع و ظرفیت باتری هماهنگ شوند. ولتاژ شارژ، جریان شارژ و حد قطع در افت ولتاژ، در صورت قابل تنظیم بودن، بر عملکرد و عمر باتری اثر دارند. پشتیبانی از باتری لیتیومی را نیز نباید صرفاً از روی ۱۲ ولتی بودن دستگاه نتیجه گرفت؛ سازگاری پروفایل شارژ، محدوده ولتاژ و الزامات BMS باید بررسی شود. راه‌اندازی اولیه بهتر است با بار سبک انجام شود و سپس وضعیت خروجی، شارژ، دمای اتصالات و عملکرد سیستم در قطع برق آزمایش شود.
- برای نگهداری، تمیزماندن مسیر تهویه سانورتر، بررسی وضعیت کابل‌ها و اتصالات، کنترل سلامت باتری و پاکیزگی پنل‌ها اهمیت دارد. عمر مفید سانورتر عدد ثابتی نیست و به دمای کار، مقدار بار، کیفیت نصب، گردوغبار و شرایط استفاده وابسته است. عمر باتری نیز جدا از عمر دستگاه ارزیابی می‌شود و تحت تأثیر تعداد چرخه‌ها، عمق تخلیه و روش شارژ قرار دارد. به همین دلیل، اعلام یک عمر قطعی چندساله بدون مشخصات سازنده و شرایط بهره‌برداری، مبنای دقیقی ندارد.
- سانورتر گوگرین SF-1.0K12 برای کاربری مناسب است که می‌خواهد برق تجهیزات ضروری و کم‌مصرف را با امکان استفاده از پنل خورشیدی تأمین کند. خروجی سینوسی کامل، سیستم باتری ۱۲ ولت و ورودی خورشیدی با ظرفیت اعلام‌شده ۶۰۰ وات، ویژگی‌های اصلی این مدل بر اساس مشخصات ارسالی هستند. نتیجه مطلوب زمانی به دست می‌آید که توان مصرفی، ظرفیت باتری و مشخصات پنل با یکدیگر هماهنگ باشند. بررسی همین سه بخش پیش از خرید، انتخاب سیستم را دقیق‌تر می‌کند و کمک می‌کند زمان پشتیبانی مورد انتظار با عملکرد واقعی فاصله کمتری داشته باشد.
