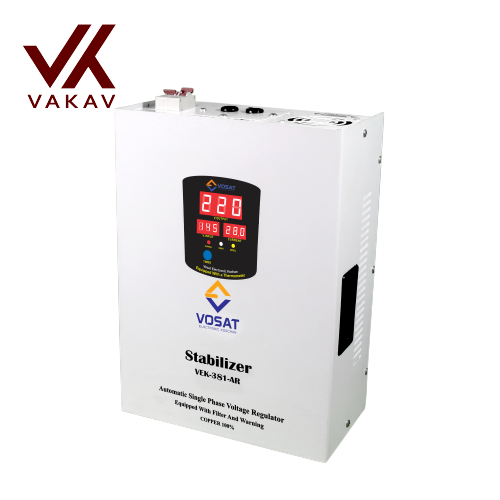

استابلایزر 18kVA تکفاز مدل VEK-381-AR یک تثبیت‌کنندهٔ خودکار ولتاژ است که برای اصلاح نوسانات برق و فراهم‌کردن ولتاژ مناسب‌تر برای تجهیزات متصل کاربرد دارد. این دستگاه با کنترل میکروپروسسوری، نمایشگر دیجیتال، امکانات حفاظتی و سیستم خنک‌کنندهٔ هوشمند، امکان تنظیم ولتاژ و بررسی وضعیت عملکرد را فراهم می‌کند.
این مدل برای مصارف خانگی پرمصرف و کاربردهای نیمه‌صنعتی و صنعتی دارای برق تکفاز قابل بررسی است. انتخاب آن باید با توجه به مصرف هم‌زمان تجهیزات، جریان راه‌اندازی وسایل موتوری و شرایط برق ورودی انجام شود تا بار متصل با محدودهٔ کاری دستگاه هماهنگ باشد.
مشخصات فنی :
- مدل: VEK-381-AR
- ظرفیت اسمی: 18kVA، معادل 18,000VA
- تعداد فاز: تکفاز ـ 1PH
- نوع عملکرد: تنظیم و تثبیت خودکار ولتاژ
- دامنهٔ اصلاح ولتاژ ورودی: ۱۴۵ تا ۲۴۵ ولت
- حد پایین قطع حفاظتی ولتاژ ورودی: ۱۴۸ ولت
- حد بالای قطع حفاظتی ولتاژ ورودی: ۲۷۵ ولت
- ولتاژ خروجی: ۲۲۰ ولت
- تلرانس ولتاژ خروجی: ۳ درصد
- جریان خروجی: ۶۲ آمپر
- حداکثر جریان خروجی: ۶۸ آمپر
- سیستم کنترل: هوشمند میکروپروسسوری
- نمایشگر: دیجیتال
- اطلاعات نمایشگر: مراحل عملکرد، ولتاژ ورودی، ولتاژ خروجی و جریان خروجی
- حفاظت در برابر افت و افزایش بیش‌ازحد ولتاژ: دارد
- حفاظت در برابر دوفازشدن برق شهر: دارد
- قطع جریان در صورت اتصال کوتاه: دارد
- فیلتر نویز: EMI
- سیستم ارت: دارد
- کلید بای‌پس: دارد
- اتصال ورودی و خروجی: ترمینال استاندارد برای کابل برق
- تأخیر در وصل: قابل تنظیم روی ۲۰ ثانیه یا ۴ دقیقه
- سیستم خنک‌کننده: هوشمند
- ویژگی صوتی: عملکرد کم‌صدا
- جنس بدنه: فلزی
- ارتفاع: ۴۱٫۵ سانتیمتر
- عرض قسمت جلویی: ۳۴ سانتیمتر
- عمق: ۱۴ سانتیمتر
- وزن: ۲۶ کیلوگرم
- کاربری: مصارف خانگی پرمصرف، نیمه‌صنعتی و صنعتی با برق تکفاز و بار متناسب
تنظیم خودکار ولتاژ برق
تغییرات ولتاژ شبکه می‌تواند بر عملکرد مصرف‌کننده‌های برقی اثر بگذارد. افت ولتاژ ممکن است راه‌اندازی برخی تجهیزات موتوری را دشوار کند و افزایش ولتاژ نیز، بسته به شدت و مدت آن، می‌تواند به مدارها و قطعات الکتریکی آسیب برساند.
دامنهٔ اصلاح ولتاژ این محصول ۱۴۵ تا ۲۴۵ ولت و ولتاژ خروجی آن ۲۲۰ ولت با تلرانس ۳ درصد است. دستگاه در محدودهٔ کاری خود، تغییرات ورودی را به‌صورت خودکار اصلاح می‌کند تا مصرف‌کننده‌ها ولتاژ مناسب‌تری دریافت کنند.
برای بررسی تناسب دستگاه با یک محل، وضعیت واقعی برق ورودی نیز اهمیت دارد. میزان افت ولتاژ، تعداد مصرف‌کننده‌ها و شرایط فعالیت هم‌زمان آن‌ها باید در انتخاب ظرفیت لحاظ شوند.
کنترل هوشمند میکروپروسسوری
سیستم میکروپروسسوری، وظیفهٔ کنترل عملکرد دستگاه را بر عهده دارد. این بخش در کنار مدارهای تنظیم ولتاژ و حفاظت فعالیت می‌کند و کنترل خودکار استابلایزر را امکان‌پذیر می‌سازد.
این قابلیت برای محیط‌هایی کاربردی است که شرایط برق در طول روز تغییر می‌کند. دستگاه برای دنبال‌کردن تغییرات معمول ولتاژ در محدودهٔ عملکرد خود، به تنظیم مداوم کاربر نیاز ندارد و وضعیت آن از طریق نمایشگر قابل بررسی است.
نمایشگر دیجیتال و مشاهدهٔ وضعیت عملکرد
نمایشگر دیجیتال این مدل، اطلاعات مربوط به ولتاژ ورودی، ولتاژ خروجی، جریان خروجی و مراحل عملکرد را نمایش می‌دهد. دسترسی به این اطلاعات، بررسی وضعیت برق و میزان بار متصل را آسان‌تر می‌کند.
مشاهدهٔ ولتاژ ورودی و خروجی به کاربر کمک می‌کند تغییرات شبکه و وضعیت خروجی دستگاه را دنبال کند. نمایش جریان نیز برای بررسی تغییر میزان مصرف هنگام روشن‌شدن وسایل یا فعالیت هم‌زمان تجهیزات مفید است.
در زمان جانمایی، بهتر است نمایشگر در موقعیتی قرار بگیرد که خواندن اطلاعات آن بدون جابه‌جایی دستگاه امکان‌پذیر باشد.
امکانات حفاظتی دستگاه
این استابلایزر دارای سیستم قطع جریان در شرایط افت یا افزایش بیش‌ازحد ولتاژ است. حفاظت در برابر دوفازشدن برق شهر و قطع جریان هنگام اتصال کوتاه نیز از امکانات آن هستند.
این قابلیت‌ها بخشی از حفاظت مجموعهٔ برقی را تشکیل می‌دهند. اجرای صحیح سیم‌کشی، انتخاب کابل مناسب و استفاده از تجهیزات حفاظتی متناسب با مدار نیز باید هنگام نصب بررسی شوند.
پس از بروز خطا، علت آن باید مشخص و پیش از راه‌اندازی مجدد برطرف شود. بررسی اتصالات یا مدارهای داخلی نیز باید پس از قطع کامل برق و توسط فرد متخصص انجام گیرد.
فیلتر EMI و سیستم ارت
فیلتر EMI برای کاهش نویز و پارازیت‌های الکترومغناطیسی در مسیر برق کاربرد دارد. این بخش در کنار مدار تنظیم ولتاژ، به بهبود شرایط تغذیهٔ تجهیزات کمک می‌کند.
دستگاه به سیستم ارت نیز مجهز است. برای استفادهٔ صحیح از این قابلیت، اتصال آن به ارت استاندارد محل باید بررسی و اجرا شود. کیفیت اتصال زمین و سیم‌کشی، در کنار امکانات خود دستگاه، اهمیت دارد.
تأخیر در وصل قابل تنظیم
تأخیر در وصل این مدل روی دو زمان ۲۰ ثانیه و ۴ دقیقه قابل تنظیم است. این قابلیت امکان برقراری خروجی با فاصلهٔ زمانی انتخاب‌شده را فراهم می‌کند.
انتخاب زمان مناسب باید با توجه به نوع تجهیزات متصل و الزامات راه‌اندازی مجدد آن‌ها انجام شود. مصرف‌کننده‌هایی که پس از قطع برق به فاصلهٔ مشخصی تا روشن‌شدن مجدد نیاز دارند، باید با زمان تأخیر متناسب مورد استفاده قرار گیرند.
کلید بای‌پس برای شرایط ضروری
کلید بای‌پس، امکان انتخاب مسیر عبور مستقیم برق را فراهم می‌کند. این قابلیت در شرایطی مانند بررسی یا سرویس دستگاه، با رعایت دستورالعمل بهره‌برداری کاربرد دارد.
در حالت بای‌پس، برق از مسیر تنظیم ولتاژ عبور نمی‌کند؛ بنابراین انتخاب این حالت باید با توجه به کیفیت برق ورودی و حساسیت تجهیزات متصل انجام شود. تغییر وضعیت کلید نیز باید مطابق راهنمای دستگاه باشد.
خنک‌کنندهٔ هوشمند و عملکرد کم‌صدا
سیستم خنک‌کنندهٔ هوشمند به مدیریت گرمای داخلی دستگاه کمک می‌کند. برای عملکرد مناسب این بخش، مسیرهای تهویه باید باز باشند و فضای کافی برای گردش هوا در اطراف بدنه وجود داشته باشد.
عملکرد کم‌صدا نیز استفاده از دستگاه در محیط‌های آرام را آسان‌تر می‌کند. محل نصب باید به‌گونه‌ای انتخاب شود که علاوه بر تهویهٔ مناسب، دسترسی برای بازدید و نظافت دوره‌ای فراهم باشد.
انتخاب ظرفیت متناسب با مصرف
این مدل برای مصارف خانگی پرمصرف و مجموعه‌های نیمه‌صنعتی یا صنعتی دارای تجهیزات تکفاز قابل بررسی است. مناسب‌بودن آن برای هر مجموعه، به مصرف هم‌زمان وسایل و جریان موردنیاز آن‌ها بستگی دارد.
برای تجهیزاتی مانند پمپ، کمپرسور و سایر مصرف‌کننده‌های موتوری، جریان راه‌اندازی نیز باید محاسبه شود. جمع توان مصرفی عادی وسایل، به‌تنهایی برای انتخاب استابلایزر کافی نیست.
ظرفیت 18kVA بر حسب توان ظاهری بیان می‌شود و نباید آن را در تمام شرایط برابر با ۱۸ کیلووات مصرف دانست. ضریب توان، جریان خروجی و محدودیت‌های کاری دستگاه نیز در تعیین بار مناسب مؤثر هستند.
ابعاد، نصب و نگهداری
بدنهٔ این محصول دارای ارتفاع ۴۱٫۵ سانتیمتر، عرض ۳۴ سانتیمتر و عمق ۱۴ سانتیمتر است و ۲۶ کیلوگرم وزن دارد. محل نصب و تجهیزات نگهدارنده باید تحمل وزن دستگاه را داشته باشند.
پیش از نصب، ظرفیت سیم‌کشی، سطح مقطع کابل‌ها، تجهیزات حفاظتی و اتصال ارت باید توسط برق‌کار متخصص بررسی شوند. اتصال کابل‌های ورودی و خروجی از طریق ترمینال استاندارد انجام می‌شود و محکم‌بودن این اتصالات اهمیت دارد.
برای نگهداری، مسیرهای تهویه تمیز و باز بمانند، دستگاه در محیطی خشک قرار بگیرد و وضعیت کابل‌ها و اتصالات به‌صورت دوره‌ای بررسی شود. سرویس داخلی باید پس از قطع کامل برق و توسط فرد متخصص انجام شود.
